ナショナル レーダースーパー・BL-265 その2

このラジオ、2016年に修理したのは確実ですが、なぜか記録がほとんど残っていません。 写真もいっぱい撮ったハズなのですが、ここに掲載の3枚しかありませんでした。で、本機は手放してしまったため、もう撮影もできません。 ひょっとしたらPCトラブルの時にデータを失ったかも知れません。少しだけ修理記録が残っていましたので、それを列記しておきます。		全てのペーパーコンデンサーをフィルムや積層セラミックコンデンサーに交換 ボロボロの配線材を交換 照明ランプが切れていたため交換、PHランプはLED電球に変更 マジックアイ（マジックフィンガー）6E5-Pが暗かったため、輝度のある6M-E4に交換 マジックアイのオン／オフスイッチを底面に追加、切替えスイッチでヒーター・B電圧とも切れるように 長いアンテナ線は取り回しが面倒なので、みの虫クリップに変更 気になったところとして、回路図と実際の回路が合っておらず、6BD6は6BA6になっていました。 メーカーが仕様を変更したのか前オーナーが挿し替えたのか解りませんが、回路図は6BD6になっていました。

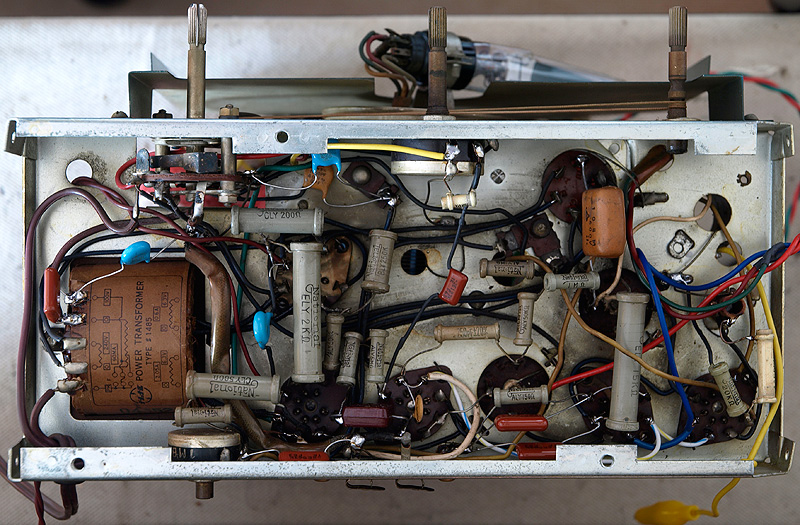

↑修理後の内部。ボロボロになったリード線も交換
