1H3

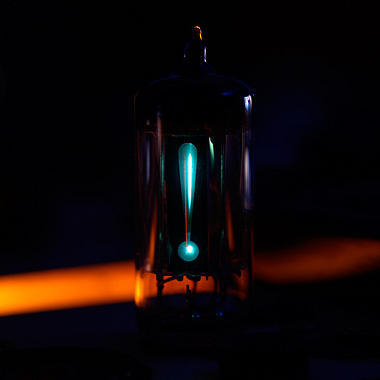

離調時		同調時
サンプルは1H3です。1N3も同様に光ります。このマジックアイは離調時に多く光るため通常のマジックアイとは逆の表示をします。！の形が遊び心を感じます。同調・離調の差が解りにくく実用性は他のマジックアイより劣るためあまり採用されませんでした。しかし6R-E13と同じく水色に光る後期のマジックアイは割と寿命が長いようで、あれば割と光ってくれます。 後ろのオレンジ色に光っている部分はチューブチェッカーのダイヤルライトです。 Tube Eh/Ih Eb+ta Ip Eg-Shadow0 Eg-ShadowMax 1 2 3 4 5 6 7 8 Comments 1H3 1.4V/25mA 85V 0.17mA 0V -10V G NC F F NC P IC -- 松下発表値 1N3 1.4V/25mA 85V 0.17mA 0V -10V G IC NC F F NC IC P 松下発表値 85V 0.17mA 0V -10V G IC NC F F NC NC P Amperex発表値
