6E5、12Z-E8など

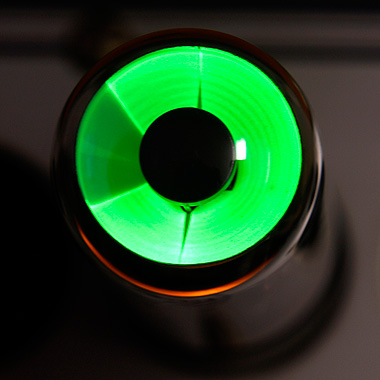

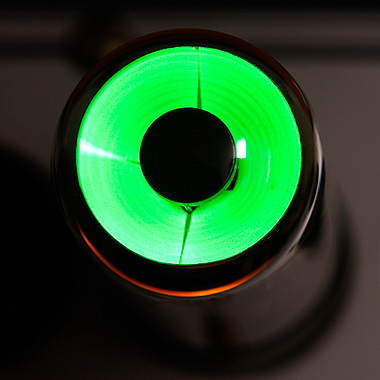

離調時		同調時
6E5と12Z-E8は光ると同じなので6E5の写真で代表しています。 少しオレンジ色に光っている部分が見えますが、これはチューブチェッカーのダイヤルライトが反射しています。 Tube Eh/Ih Eb+ta RpR Ita Ip Eg-0deg Eg-90deg 1 2 3 4 5 6 Comments 6E5, 6E5-S 6.3V/0.3A 125V 1Mohm 0.8mA 0.1mA -4.0V 0V H P G TA K H RCA発表値 250V 1Mohm 2mA 0.2mA -7.5V 0V 250V 1Mohm -- -- -7.0V 0V 松下発表値 6Z-E1 6.3V/0.3A 250V 1Mohm -- -- -7.0V -3.0V H P G TA K H 松下発表値 6U5 6.3V/0.3A 250V 1Mohm -- -- -40V -17V H P G TA K H 松下発表値 12Z-E8, 12Z-E9 12.6V/0.15A 110V 1Mohm -- -- -7.0V -3.0V H P G TA K H 松下発表値
