6M-E4（6E5-P）

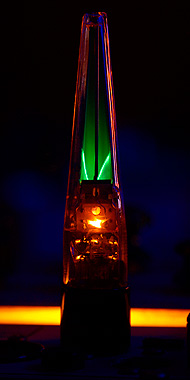

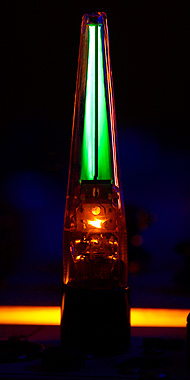

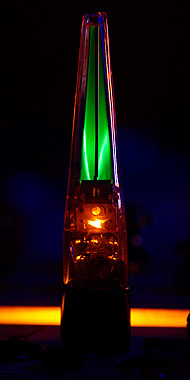

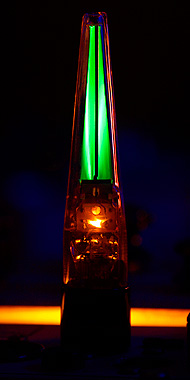

離調時→		少し入感→		同調時→		かなり強い受信状態
6DA5と同じ点灯方式ですが長いターゲットを光らせるため構造に独自のノウハウがあるようです。デザイン優先なので陰影がクッキリしてるとは言いがたく、まあ解るか、と言う程度です。そもそもこのマジックフィンガーは選局ダイヤルの指針のつもりですから、太いと周波数が良く解らないので真ん中に1本針金を入れてあります。これが指針本体と言うべきものです。 Tube Eh/Ih Eb+ta RpR Eg-0deg Eg-90deg 1 2 3 4 5 6 7 Comments 6M-E4 6.3V/0.22A 250V 1Mohm -5.5V -2V G P H H TA NC K 松下発表値
