6Z-E1、12Z-E9など

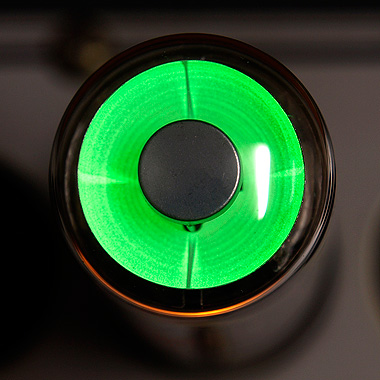

離調時		同調時
6E5を両開きにしたものが6Z-E1、12Z-E8を両開きにしたものが12Z-E9で、電気的な特性は各々同じです。 6Z-E1と12Z-E9は光ると同じなので6Z-E1の写真で代表しています。 少しオレンジ色に光っている部分が見えますが、これはチューブチェッカーのダイヤルライトが反射しています。 Tube Eh/Ih Eb+ta RpR Ita Ip Eg-0deg Eg-90deg 1 2 3 4 5 6 Comments 6Z-E1 6.3V/0.3A 250V 1Mohm -- -- -7.0V -3.0V H P G TA K H 松下発表値 12Z-E8, 12Z-E9 12.6V/0.15A 110V 1Mohm -- -- -7.0V -3.0V H P G TA K H 松下発表値
