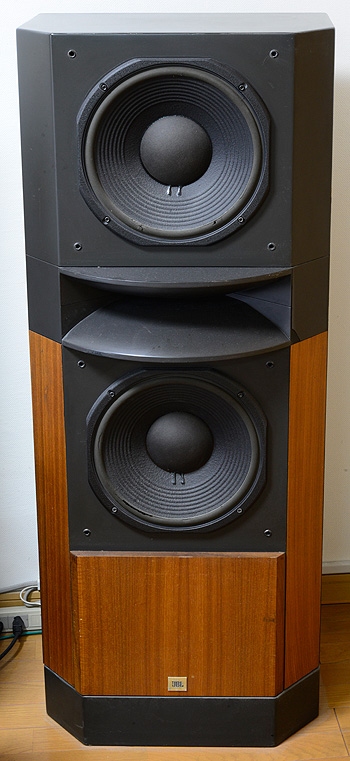

JBL K2-S5500 フロアスピーカー

↑ エッジ交換前。穴が空いている。

長年使っていると避けては通れないエッジの寿命です。とくにJBLのウレタンエッジは弱いことで有名で、いずれは貼り替えないといけないと思っていましたので、電気製品の全修理をするならいい機会だと重い腰を上げました。 フロアタイプの大型スピーカーは他にも何機種か使ってみましたが、他機種はどうもうまく鳴らせず、マルチチャンネル駆動したりネットワークを自作や改造するなど、かなり手間をかけ、大枚はたいた割には納得できませんでしたが、予想に反して管球アンプでも鳴らせると言う理由でK2-S5500に落ち着き数十年になります。 予想に反して、と言うのは本機も最近のスピーカーと同じくウーハーのコーン紙が重たい方ですので、管球アンプには向かないと思っていたのですが、能率が高いせいかシングルアンプでもそこそこ鳴らせます。 エンクロージャーはラジアルホーンを挟んで上下別室になっており、ウーハーは同じLE125S-12ですが下の方が容積が大きく、バスレフポートはリアにあり、共振周波数が違うようです。 このスピーカーは重量が90kg以上もあり、ウーハーユニット単体でも10.3kgあるため、キッカケがないといじる気になりません。 さて、修理と言ってもよくあるエッジ交換ですので、説明よりも実際に写真を見て頂ければと思います。 エッジと専用接着剤は有名なファンテック社から購入しました。 なお、下記説明に出てくるソルベントとは何？、ってなると思いますが、シンナーやアルコールと違って樹脂などを溶かさない液体で、元々はペーパーセメントを薄めたり除去するためのものです。 ベタベタした接着剤の拭き取りでは最強で、揮発性が高いため大量に掛かってもコーン紙を傷めずスグに乾きます。但しそのためにスグに閉めないと蒸発してあっと言う間になくなります。また、引火性も高いため火気厳禁です。

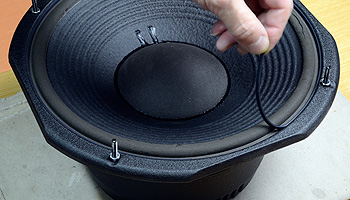

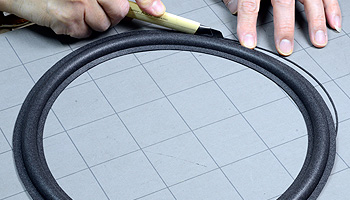

↑ 実測してみるとエッジの直径が4mm大きかったため、まずは全周2mmカット		↑ フレームラバーはつまんではがせる

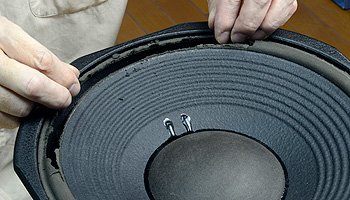

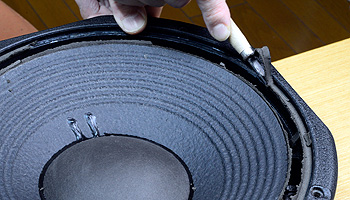

↑ フレームに残ったエッジは彫刻刀ではがす		↑ ボロボロのエッジは指で取った方が早い

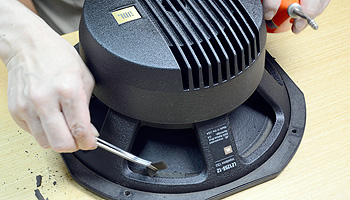

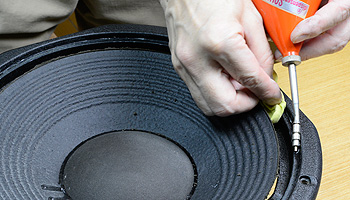

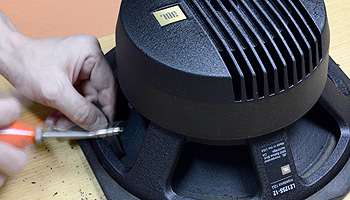

↑ ソルベントを流しベタベタのフレームをウェスで拭き取る		↑ 裏側はソルベントをかけながらエッジを除去

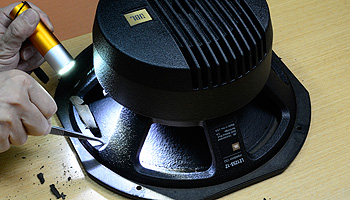

↑ フレームが太いと暗いのでライトでよく見る		↑ 取りにくいところはピンセット使用

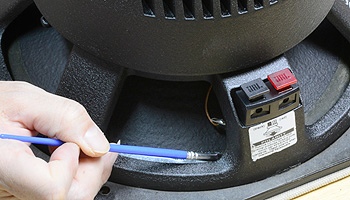

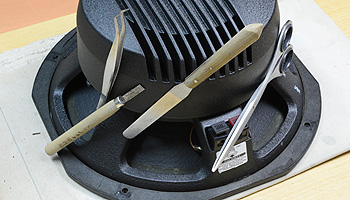

↑ 裏側の作業は強力なマグネットとの戦い		↑ コーン紙裏側に接着剤を塗る

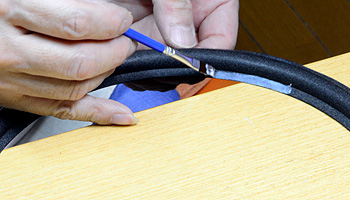

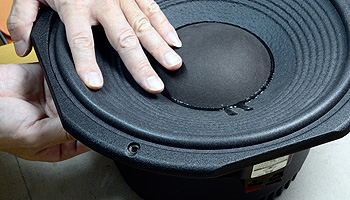

↑ コーン紙にエッジを入れて指で全周を圧着する		↑ 新しいエッジにも接着剤を塗る

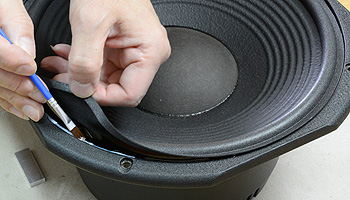

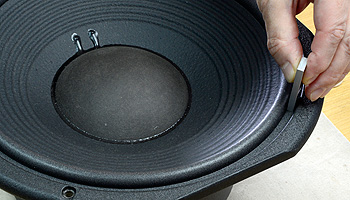

↑ コーン紙側の接着剤が乾いてからフレームに接着剤を塗る。ここからは翌日にした。		↑ フレームにエッジを全周圧着する。5〜6mmの隙間なのでアルミブロックを使った。その後すぐにちゃんとセンターに来ていてボイスコイルに当たってないかコーン紙を指で押して確認する。

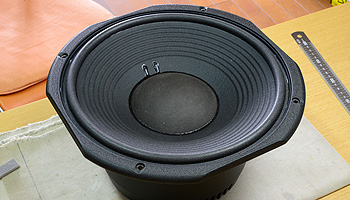

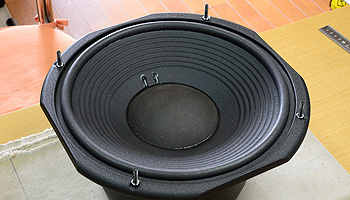

↑ ちなみに新エッジこ交換後、確認作業でひっくり返したい時はエッジが地面に当たらないようビスとナットで浮かせて作業する。		↑ フレームラバーを接着して完成

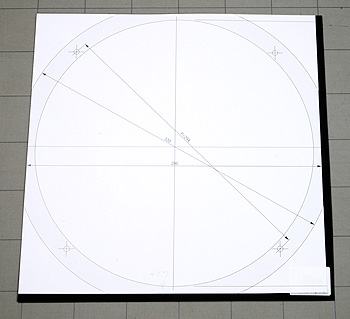

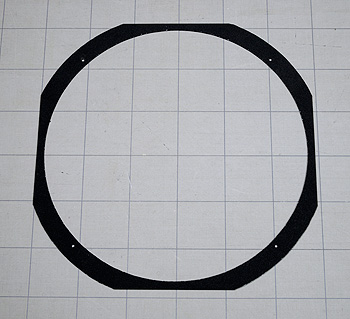

↑ ネオセル皮付に作成した図面をプリントして貼り付け。		↑ カッターでカットしてガスケット完成。

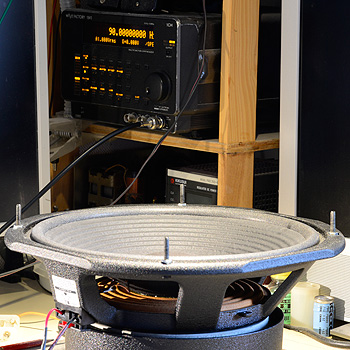

↑ 90Hzの正弦波を入れて確認しながら修正。

修正 実はウーハー4個のうち1個だけ数日使っていたら音が歪むようになってきて、センター出しが失敗だったと解りました。 微妙ですがボイスコイルが触れていたようです。しかしこの微妙さ、手で押しただけで解るか？と言うことで、もう少し真剣に測定しながら修正することにしました。 修正はソルベントを使ってもフレーム側の接着は剥がれなかったので、コーン紙側の接着をパレットナイフを使って一旦剥がし、今度はジェネレーターで90Hzの正弦波を入れて確認しながら貼り付けました。 90Hzにしたのは微妙なズレが一番解りやすかったためです。少しでも触れるとジーと数百Hzの高調波が聞こえます。 前回は乾燥後に歪んできたので、修正後しばらくはエンクロージャーに取り付けず、数時間ごとに正弦波を入れて確認し、3日後に取り付け、完了しました。
