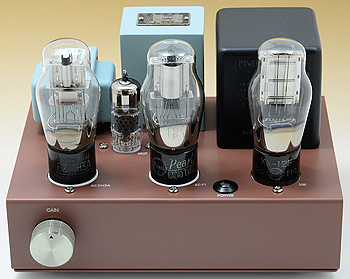

6Z-P1シングルモノラルアンプ

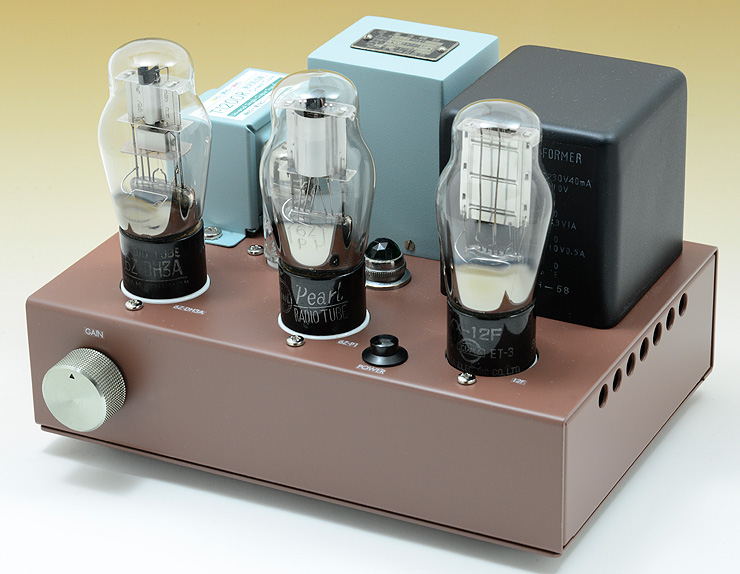

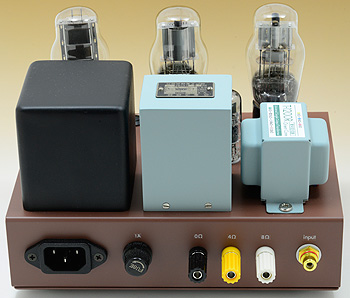

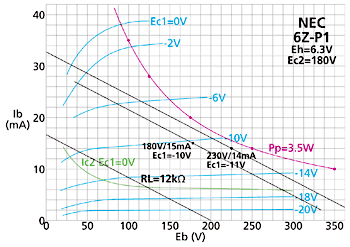

6Z-P1の代表規格 ヒーター電圧　6.3V ヒーター電流　0.35A 最大定格 東芝 日立 プレート電圧 250V 250V 第2グリッド電圧 180V 200V プレート損失 4W 3.5W 第2グリッド損失 0.6W 0.8W 第1グリッド抵抗(固定／自己BIAS) 100kΩ／500kΩ ヒーター・カソード間電圧 45V 代表動作例 動　　作 A1級シングル プレート電圧 180V 250V プレート電流（0〜最大信号） 15〜16mA 15〜17mA 第2グリッド電圧 180V 第2グリッド電流（0〜最大信号） 2.5〜4.5mA 第1グリッド電圧 -10V プレート内部抵抗 130kΩ 150kΩ 相互コンダクタンス 1750μMo 1800μMo 負荷抵抗 12kΩ 出　　力 1W 1.5W 歪　　率 8％ 11％ 本機の検討曲線。もう少しRLが小さくても良い気がするが市販のOPTで検討。確かに歪みの多そうな不均等な曲線。これだけ見るとオーディオアンプは作らないだろうと思ってしまうが・・・		電子工作マガジン掲載号 ●No.62・2024年春号／前編 ●No.63・2024年夏号／後編 No.62・2024年春号で訂正があります。 P69＜第1表＞パーツリスト内のセメント抵抗R7で実際に使用した部品・備考欄に「豆球のため150Ω 20Wを使用」とありますが、15Ω 20Wの間違いです。お詫びの上、訂正いたします。 お詫びついでに品番については再考する必要があり、長くなりますのでこちらをご覧ください。 No.63・2024年夏号で訂正があります。Update P85＜写真9＞「シャーシ前面に図面を貼ったところ」とありますが、「シャーシ全面に図面を貼ったところ」の間違いです。お詫びの上、訂正いたします。 P85・左下から3行目／奥澤のシャーシ・0（ゼロ）-48　とありますが、正しくは　奥澤のシャーシ・O（オー）-48です。お詫びの上、訂正いたします。 本機を作ったことで少々疑問が出てきてしまい、超三結ではないCR結合の6Z-P1シングルアンプを試作して本HPに掲載しました。 また、ページの都合で歪率とダンピングファクターのグラフが省略になりましたが、これらもCR結合の6Z-P1シングルアンプの方に同時掲載していますので、そちらをご覧ください。 写真が小さくモノクロページですので見た目が良く解るカラー写真をこちらに掲載いたします。 初級者向けと言う雑誌の性格上、規格表等の詳しい情報を省略しております。必要であれば左記をご覧ください。 6EJ7が後列にあるため目立たないがちゃんといる 本機のリアパネル
●　●　●

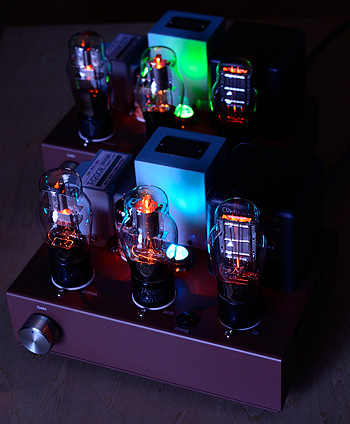

モノラルなので2台作ってステレオとした		パイロットランプだけ色を変えて1号機と2号機が解るようにした
